使用压力继电器的要点
1.压力继电器的应用

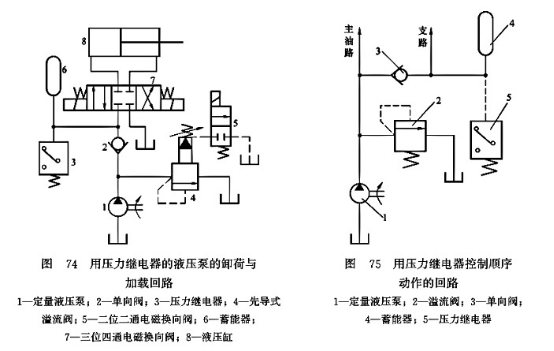

(1)液压泵的卸载和装载。图74显示了带有压力继电器的液压泵的卸载和加载回路。当主换向阀7切换到左侧位置时，液压泵L的压力油通过单向阀2和阀7进入液压缸的无杆腔，液压缸向右移动并压缩工件。当进油压力上升到压力继电器3的设定值时，电信号被发送给两位双向磁换向阀5，液压泵1被卸载，单向阀1立即关闭，液压缸8的压力由蓄能器6保持。当液压缸压力下降时，压力继电器复位，启动泵并重新加载。保持时间取决于蓄能器的容量和回路的泄漏量调整压力继电器的工作范围可以调整液压缸中的最大和最小压力。
(2)顺序动作回路图75显示了由压力继电器控制的回路，两个油路依次运行。当支路工作并且压力达到设定值时，压力继电器5产生信号以操作主油路磁换向阀和主油路工作。当主油路压力低于支路压力时，单向阀3关闭，支路由蓄能器4补充机油。
带压力继电器液压泵的卸载和加载回路_带压力继电器控制顺序动作的回路

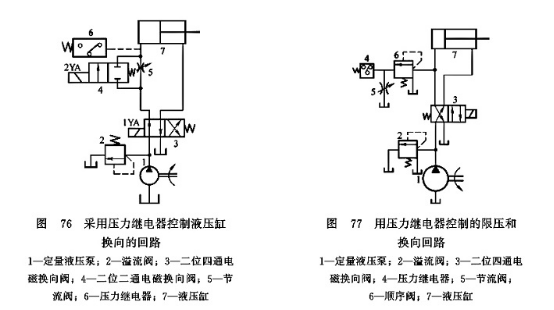

(3)执行机构的换向。图76显示了使用压力继电器控制液压缸换向的回路。节流阀5安装在进油路上，用于调节液压缸7的工作进给速度，两位双向磁换向阀4提供液压缸返回路径。两位数的四通磁换向阀3是回路的主换向阀。在图76所示的状态d中，压力油通过阀3和5进入液压缸7的无杆腔。当液压缸向右运行并碰到死停铁时，液压缸进油路的压力上升，压力继电器6发出信号关闭电磁铁1YA，阀3切换到右侧位置，电磁铁2YA通电，阀4切换到左侧位置，从而液压缸快速返回。
(4)限压和安全保护。压力继电器常用于液压系统的限压和安全保护。图77显示了带压力继电器的压力限制和反向回路。当两位四通电动磁换向阀3通电并切换到右侧位置时，液压缸将向右侧供油，当无杆腔的压力超过顺序阀6的设定值时，它将打开，节流阀5引起的回油背压将使压力继电器4动作发出信号，从而两位四通电动磁换向阀断电并恢复到图中的左侧位置，液压缸向左侧后退。回路的特点是：压力继电器承受低压，所以只需要低压元件，只需调节顺序阀，不需要调节压力继电器，设定压力准确方便。
回路用压力继电器控制液压缸的换向_压力限制和换向回路用压力继电器控制2.使用压力继电器的注意事项
(1)根据具体用途和系统压力，选择结构合适的压力继电器。为了保证压力继电器的灵敏动作，低压系统应避免选用高压压力继电器。
(2)压力继电器应按照制造商的要求安装在正确的方向上。
(3)根据所需的电源形式和具体要求，连接压力继电器中的微动开关。
(4)压力继电器调整后，应锁定或固定其位置，以免振动后发生变化。
(5)压力继电器的放油腔应直接接回油箱，否则放油口背压过高，影响其灵敏度。
