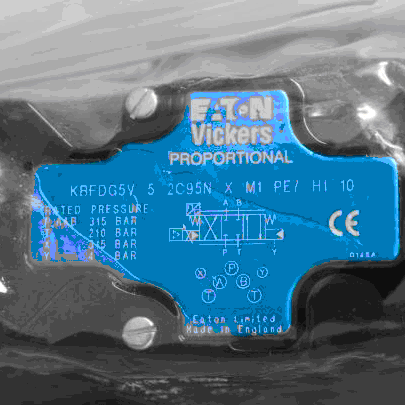

KAF/HDG5V-5/7/8
这一系列比例方向阀上直接装配有控制放大器，并且已经预先与阀接好了线。对增益、阀芯死区补偿、颤振以及偏置的工厂设置调整确保了阀与阀之间的很好的重复性。所需的电气输入仅仅是电源(24V)和电压为±10V的指令信号。放大器安装在牢固的金属罩内。电气连接通过标准的7针插头实现。两个指示灯代表了"电源-接通"的状态(绿色)和差动变压器故障指示(红色)。检*测器测点使得能够检查放大器的功能。如果需要的话，斜坡函数必须在外部生成。
特征和优点
1.工厂调整后加封以提高阀与阀之间的精
度。
2.阀和放大器作为一个性能经过测试的组
件来选择、订货和供应。
3.标准的直流24V电源有很宽的允差带。
4.标准的直流±10V指令信号。
5.减少和简化了安装接线。
6.标准的7针接头。
7.指示灯状态指示和检*测器测点有助于故
障诊断。
8.维修时阀的拆卸和更换方便。
9.经过振动和冲击测试。
10.有辅助功能模块所支持。
相关型号
02-412130KBFDG5V-5-2C70N45-EX-M1-PE7-H1-10
02-412131KBFDG5V-5-33C80N-EX-M1-PE7-H1-10
02-414077KBFDG4V-3-33C20N-Z-M1-PH7-H7-11
02-414112KBFDG4V-3-33C20N10-Z-M2-PE7-H7-11
02-414065KBFDG4V-5-33C50N25-Z-M1-PC7-H7-11
02-414066KBFDG4V-5-2C65S-Z-M1-PH7-H6-11
5996176-001KBFDG4V-5-2C65S-Z-M1-PE7-H6-11
5996177-001KBFDG4V-5-2C70N-Z-M1-PC7-H7-11
5995970-001KBFDG4V-3-2C13N-Z-M1-PC7-H7-11
5995971-001KBFDG4V-3-2C13N-Z-M1-PE7-H7-11
02-412140KBFDG5V-8-2C375N250-EX-M1-PE7-H1-10
02-412141KBFDG5V-8-33C375N250-EX-M1-PE7-H1-10
02-413420KBFDG4V-5-33C50N25-Z-M2-PE7-H7-11
02-413425KBFDG4V-3-5C30N-Z-M1-PR7-H7-11
02-413838KBFDG4V-5-33C70N-Z-M1-PC7-H7-11-EN56
02-413890KBFDG4V-3-5C30N-Z-M2-PH7-H7-11
02-414205KBFDG4V-5-9C50N-Z-M2-PE7-H7-11
02-414236KBFDG4V-5-2C50N25-Z-M1-PH7-H7-11
5996173-001KBFDG4V-5-2C50N25-Z-M1-PE7-H7-11
5996174-001KBFDG4V-5-2C50N-Z-M1-PH7-H7-11
02-412490KBFDG5V-8-2C375N-EX-M1-PH7-H1-10
02-412522KBFDG5V-7-2C150N85-X-M2-PE7-H1-10
02-412245KBFDG5V-8-33C375N-EX-M2-PH7-H1-10
02-412246KBFDG5V-8-33C375N250-EX-M2-PH7-H1-10
02-412165KBFDG5V-8-2C375N250-EX-M1-PC7-H1-10
02-412167KBFDG5V-7-2C200N-X-M1-PC7-H1-10
02-412144KBFDG5V-8-33C375N250-X-M1-PE7-H1-10
02-412150KBFDG5V-5-2C70N45-X-M1-PE7-H1-10
02-414187KBFDG5V-8-33C375N-X-M1-PC7-H1-10
02-414204KBFDG4V-3-33C07N-Z-M2-PE7-H7-11
02-412151KBFDG5V-7-33C130N65-X-M1-PE7-H1-10
02-412152KBFDG5V-7-2C200N-EX-M2-PE7-H1-10
02-412113KBFDG5V-5-2C70N45-X-M2-PC7-H1-10
02-412114KBFDG5V-5-2C95N-EX-M1-PE7-H1-10
02-412171KBFDG5V-5-33C80N-EX-M2-PE7-H1-10
02-412175KBFDG5V-7-2C200N-X-M2-PH7-H1-10
02-412523KBFDG5V-8-2C375N-EX-M2-PE7-H1-10
02-412555KBFDG4V-5-2C75N45-Z-PC7-H7-10-EN114
02-414371KBFDG4V-3-33C20N-Z-M2-PE7-H7-11
