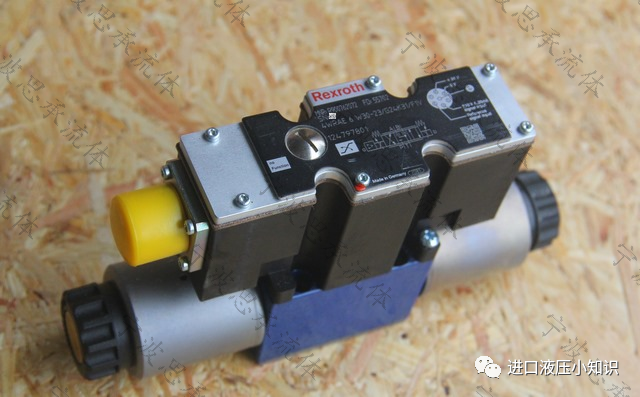

Rexroth比例阀4WRAE6E15-2X/G24N9K31/A1V因为采用比例电磁铁，既可连续换向，又可按比例换向，从而使连通油口的流通面积可连续或按比例变化。这种比例的电磁铁称为行程控制比例电磁铁。在对输入信号与反馈信号进行比较之后，把校正信号发送到电磁铁来补偿误差，从而实现了对阀芯位置的控制。
总而言之，如果系统中某些液压参数的设置值超过三个，则采用比例阀来控制它。此外，利用斜坡信号作用于比例方向阀，可对机构的加速、减速进行有效控制。通过采用比例方向阀和压力补偿器进行负载补偿，可以精确控制机构的运动速度，不受负载的影响。
基本组成：
带连接面的壳体
带压缩弹簧的控制滑阀
螺旋管带中心螺纹的集成电子
工作原理：
目前比例换向阀均采用电液比例混合控制。可以接收来自计算机，或PLC，或电位器的控制信号，将0-20毫安微弱信号放大至0-800毫安。再由REXROTH放大器将被放大的信号传给电磁阀，并控制油压随信号的变化。因为阀芯本身具有锥度阶梯，与阀体结合，不同行程获得不同的过流面积，在入口压力稳定的情况下，获得不同的流量。最后完成比例功能。
